Электрик Про подбирает кабель и автоматы по ПУЭ, рисует схему щита и план, собирает смету и акты. Всё в телефоне.
Бесплатно на время теста. Без регистрации. Данные остаются на вашем телефоне.
Разработка: ООО «Пактема», Томск.
Один объект ведёт через весь рабочий путь. Данные из каждого шага подхватывает следующий: длины линий идут в расчёт, расчёт в схему, схема в смету.

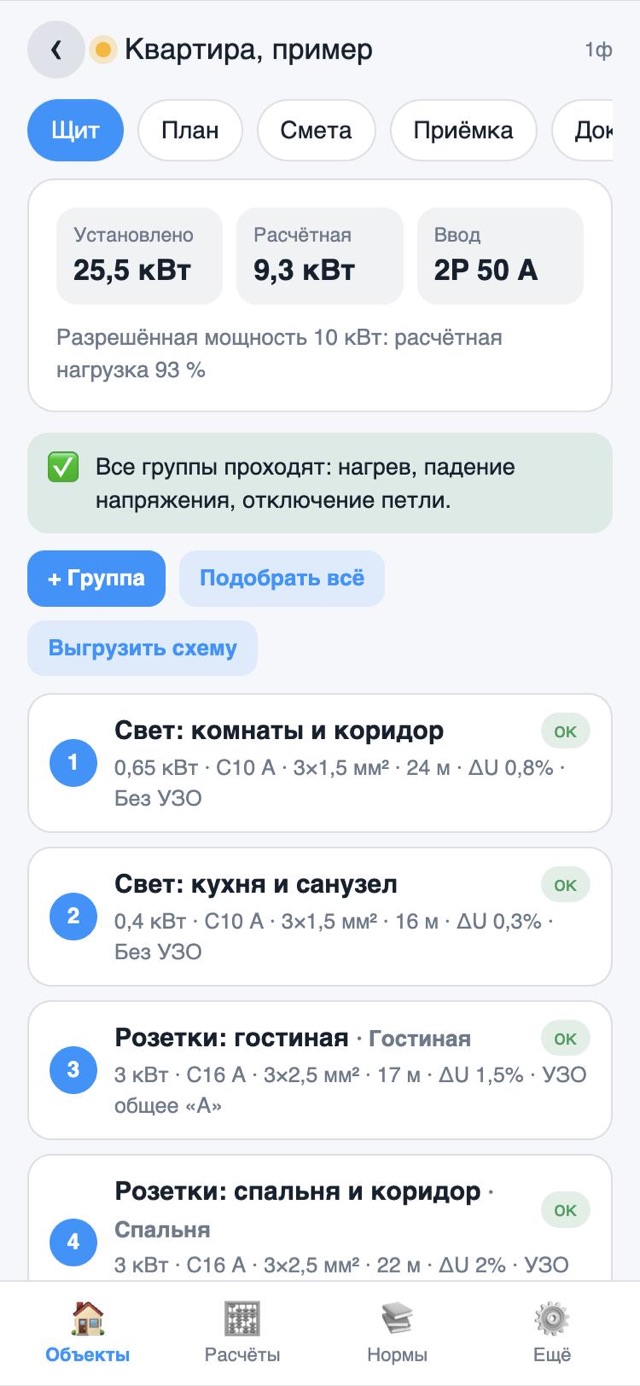

Выберите типовые группы: свет, розетки, кухня, плита, стиральная машина. Сечение, автомат и УЗО подберутся сами по мощности, длине линии, нагреву и падению напряжения. Три фазы и баланс фаз тоже есть.

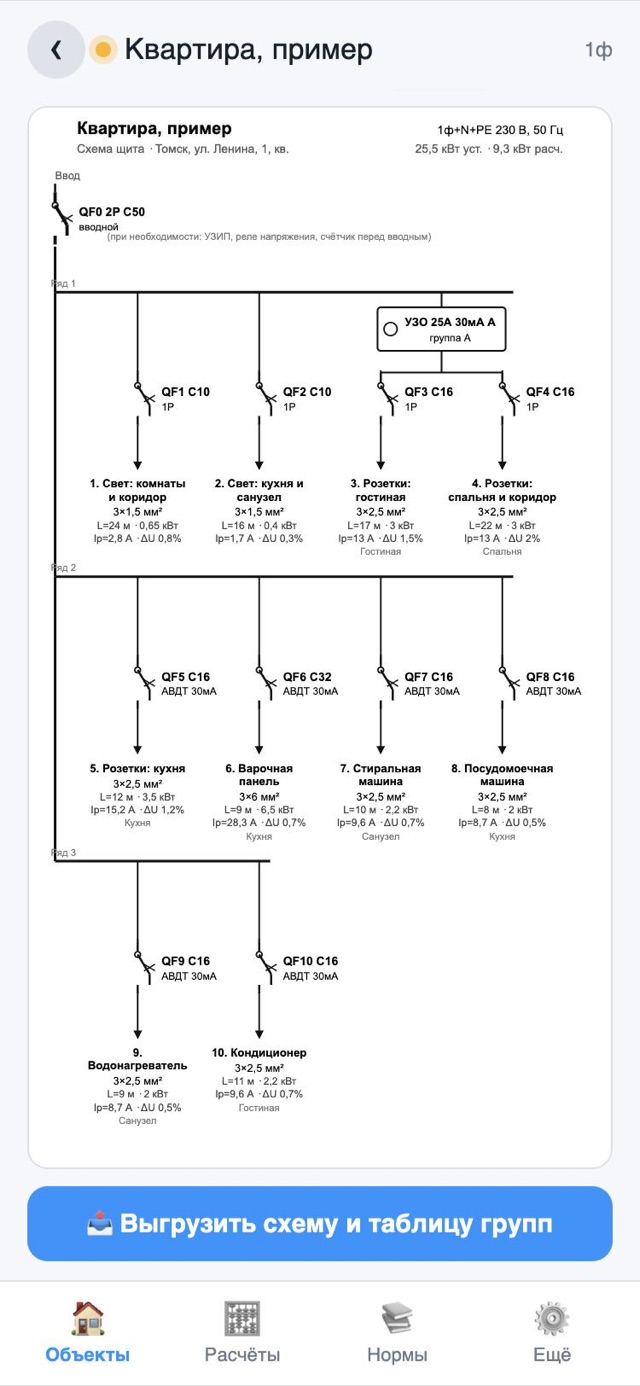

Однолинейная схема с номерами автоматов, общими УЗО, сечением и длиной каждой линии, разбитая на ряды DIN-рейки. Сохраните картинкой или файлом SVG, распечатайте и повесьте на дверцу щита.

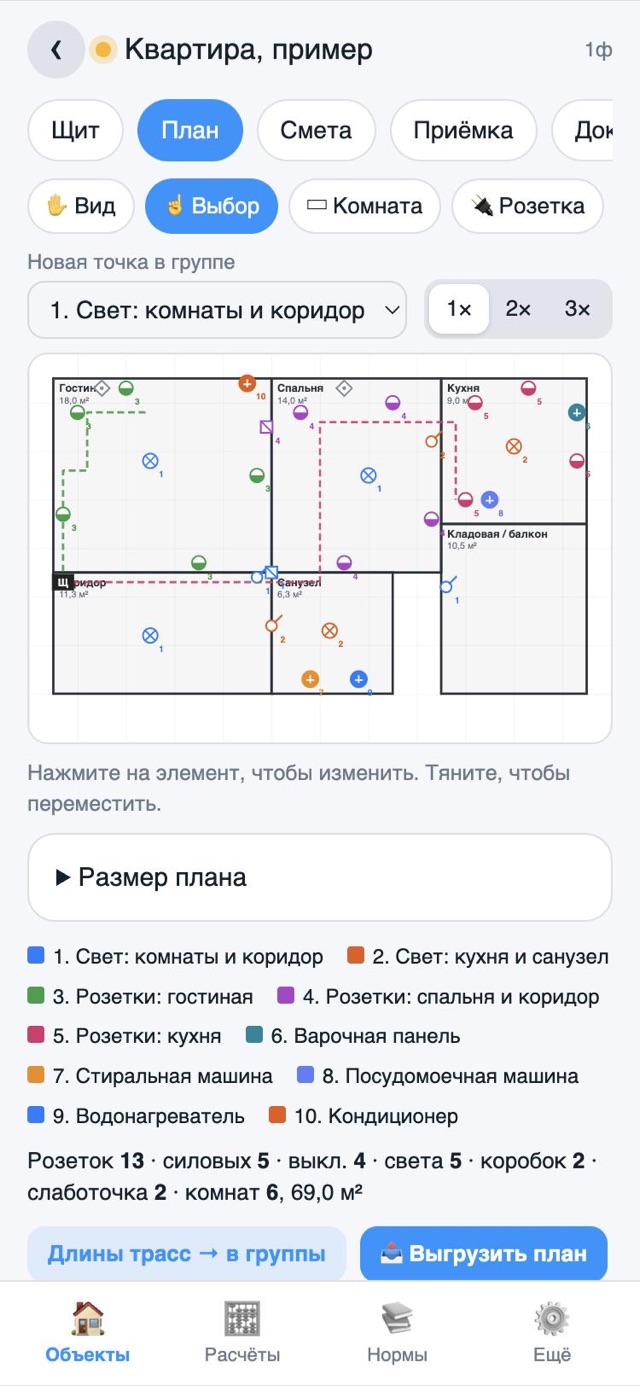

Комнаты, розетки, выключатели, светильники и трассы кабеля, каждая группа своим цветом. Длины трасс переносятся в расчёт с запасом 10 %.

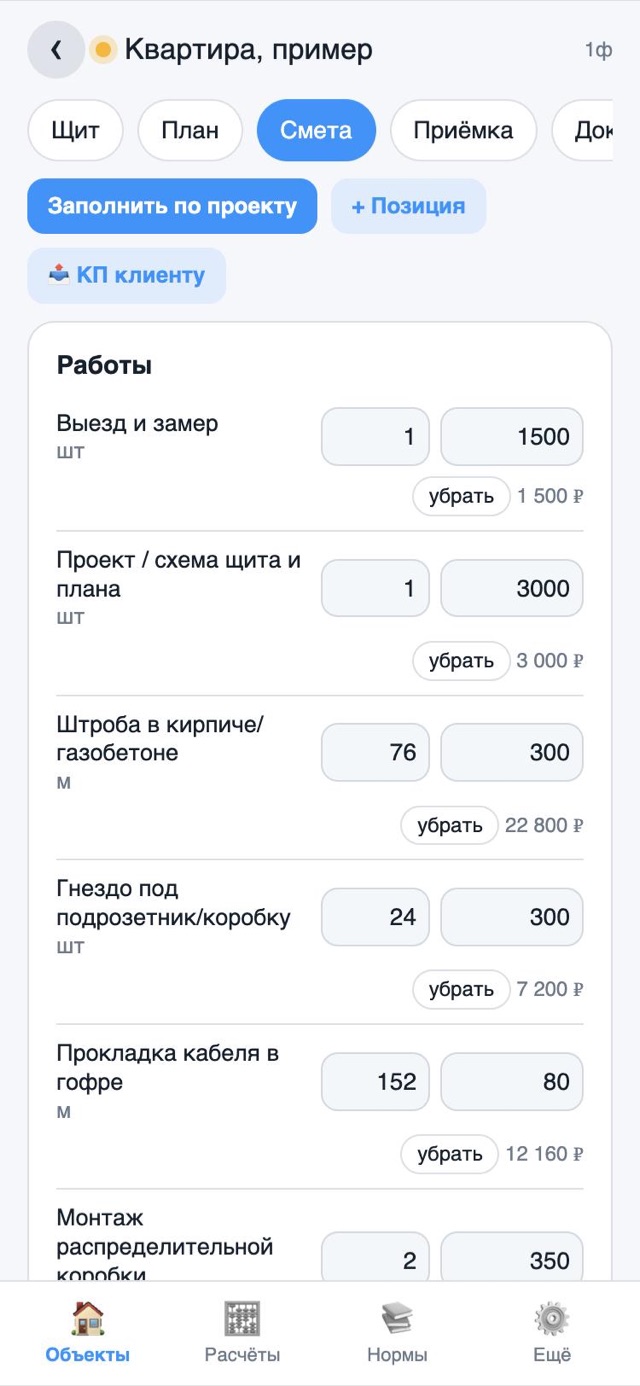

«Заполнить по проекту» считает точки, метры кабеля по сечениям, автоматы и работы. Цены ваши: прайс редактируется, добавляются наценка на материалы и скидка.

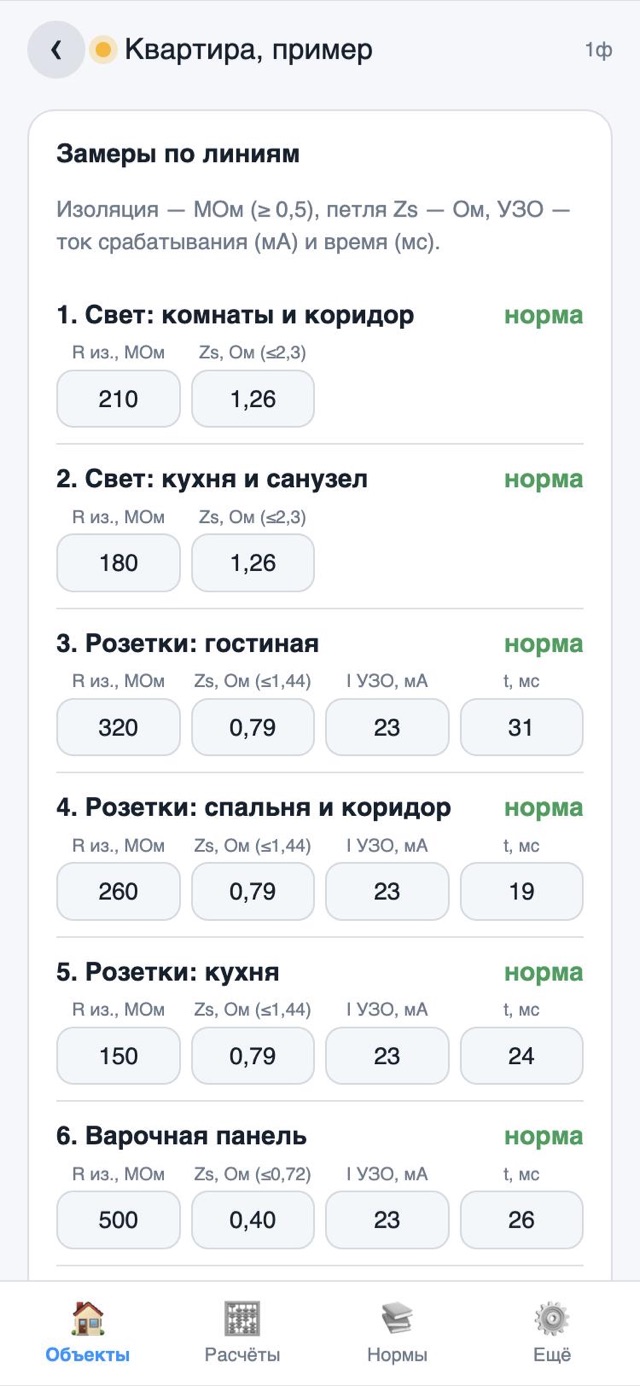

Внесите сопротивление изоляции, петлю фаза—PE, ток и время срабатывания УЗО. Приложение сравнивает с допустимым для каждой линии и пишет «норма», «на грани» или «не норма».

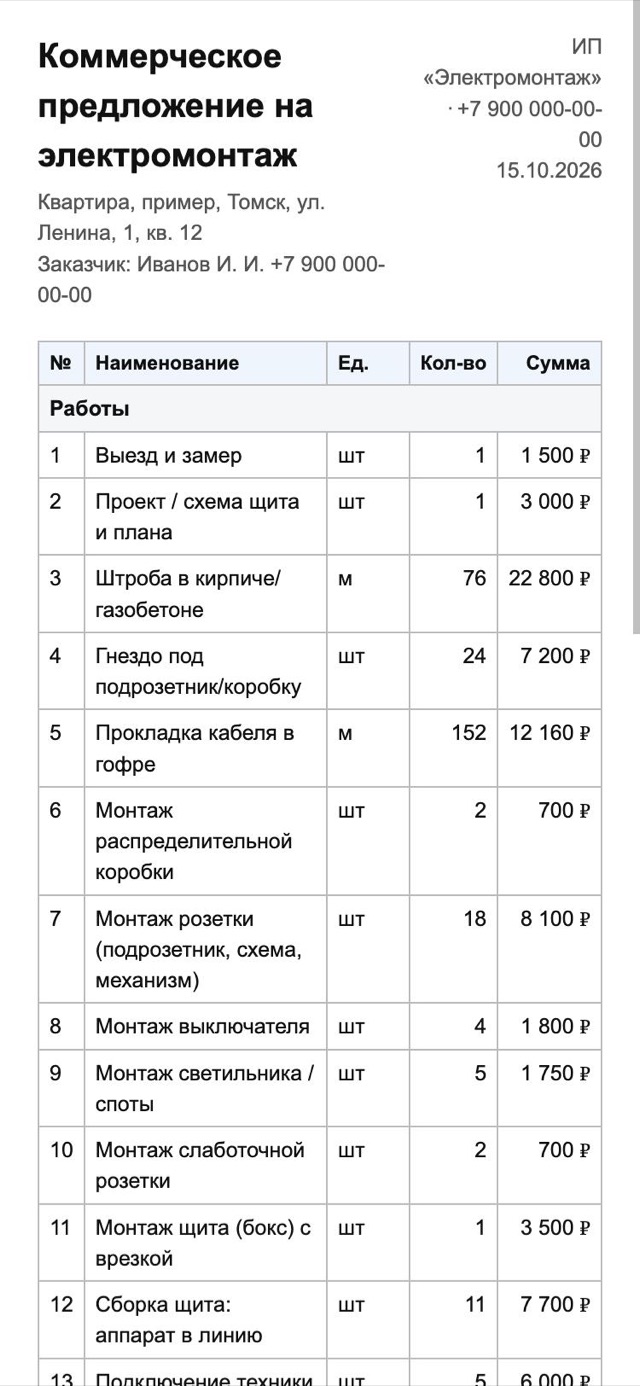

Коммерческое предложение, схема щита, план, протокол испытаний, акт скрытых работ и акт приёмки. Печать в PDF, картинка, файл или текст для мессенджера.

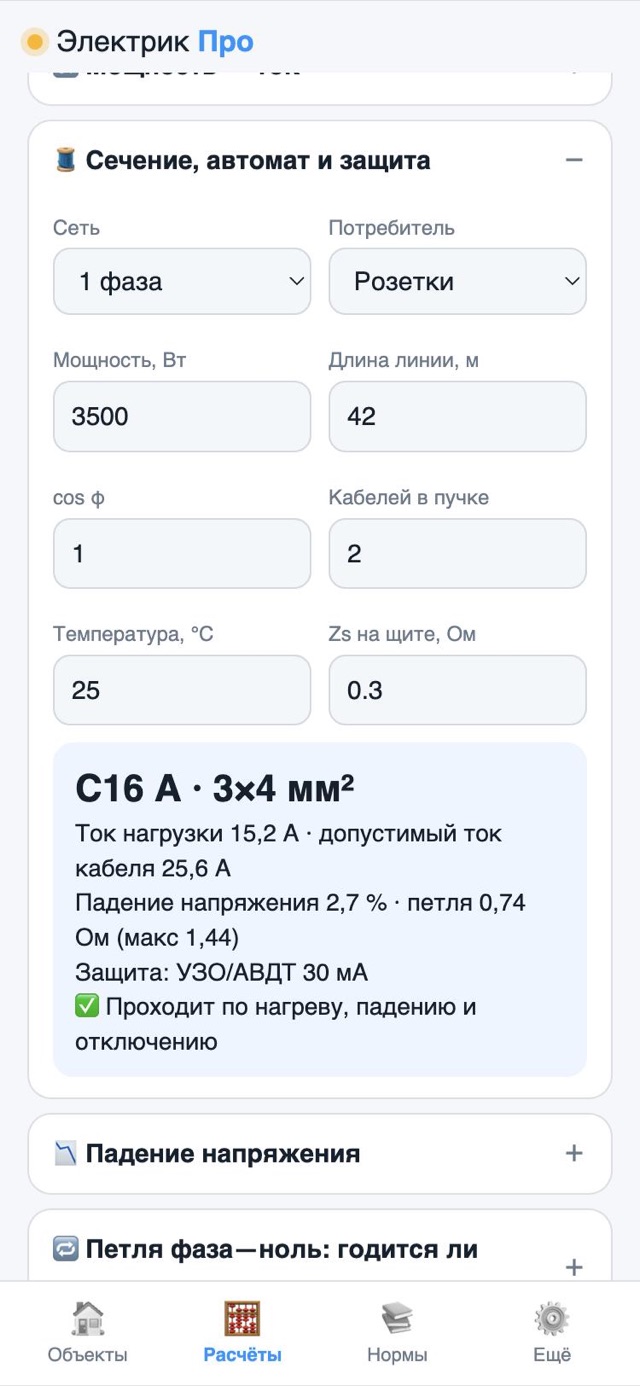

Введите мощность и длину. Это тот же расчётный движок, что в приложении: токи по таблице ПУЭ для скрытой проводки с поправками на температуру и пучок кабелей.
Проходит по нагреву, падению и отключению
Это не нужно, чтобы попробовать, но значок и запуск без адресной строки удобнее.
Нужна подробная инструкция по всем шагам? Скачать PDF (20 страниц, со скриншотами).
Яндекс Браузер ставит только ярлык и работает нестабильно: для установки лучше Chrome на Android и Safari на iPhone. Откройте приложение один раз при связи, чтобы оно сохранилось в телефоне.
Читаете с компьютера? Наведите камеру телефона.
Сейчас бесплатно: идёт тест приложения. Регистрироваться и вводить карту не нужно.

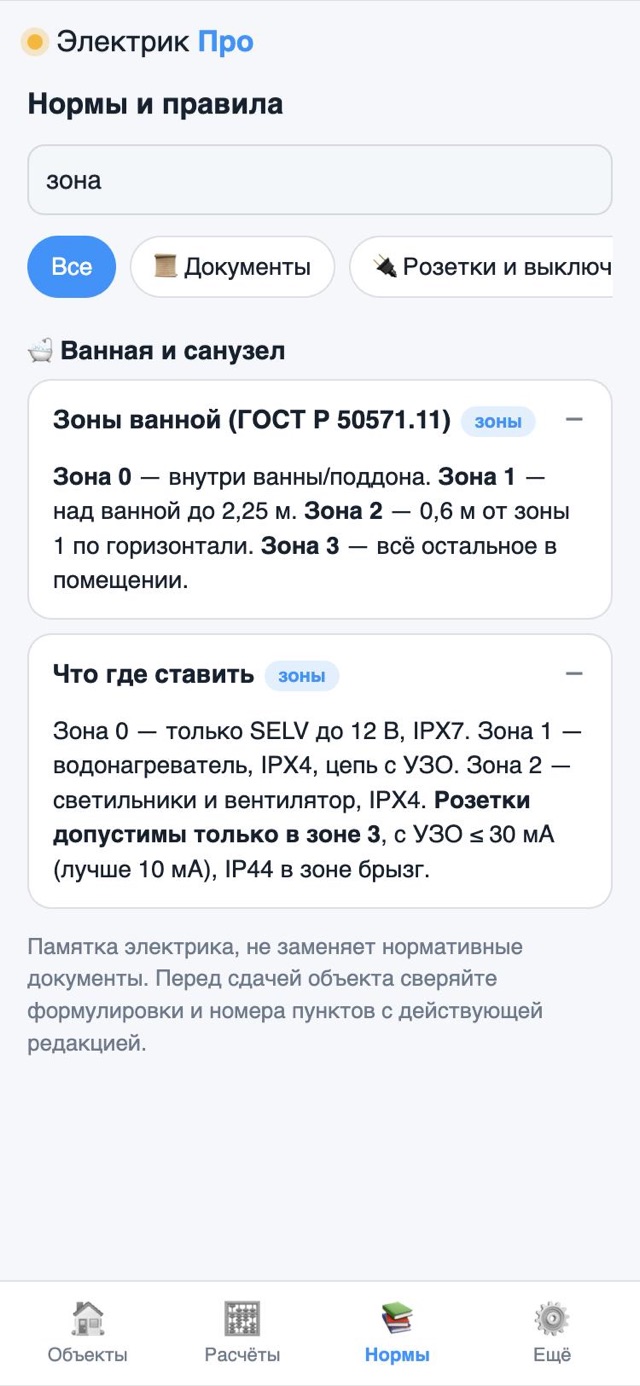

Расчёт идёт по таблице допустимых токов ПУЭ 1.3.4 с коэффициентами температуры и пучка, ядро проверено 14 автоматическими тестами. Справочник норм — памятка, а не замена документам: перед сдачей объекта сверяйте формулировки с действующей редакцией. Мы ищем электриков, которые найдут ошибку: в приложении «Ещё» → «Оставить отзыв».
Только в браузере вашего телефона. На сервер они не отправляются. Поэтому очистка данных сайта удалит объекты: после каждого объекта сохраняйте копию через «Ещё» → «Резервная копия».
Приложение сохраняется в телефоне при первом открытии и должно открываться без связи. Это одно из того, что мы проверяем в тесте на разных телефонах: если у вас не открылось, напишите в отзыве модель телефона.
Документы открываются как страница для печати: «Печать» → «Сохранить как PDF». Также доступны картинка PNG, файл SVG и текст для мессенджера. В Telegram на iPhone печать может не открыться, тогда используйте «Поделиться».
Пошаговое руководство со скриншотами лежит в PDF на 20 страниц: скачать инструкцию. Она также доступна в самом приложении: «Ещё» → «Инструкция по работе».
Пока нет: это веб-приложение, которое ставится на экран из Chrome и Safari. Версии для RuStore и других магазинов в планах.
Откройте пример, поменяйте мощности и длины под свой объект и сохраните схему картинкой.
